APM WinMachineРоссийская CAE-система автоматизированного расчета и проектирования механического оборудования и конструкций в области машиностроения, разработанная с учетом последних достижений в вычислительной математике, области численных методов и программирования, а также теоретических и экспериментальных инженерных решений.

Отличительной особенностью APM WinMachine является вертикально-интегрированная структура компоновки продукта, что позволяет разработчикам организовывать бесшовные связки между расчетными модулями для решения сложных производственных задач.

Программный продукт APM WinMachine построен по модульной схеме, что обеспечивает удобство его использования под узконаправленные отраслевые задачи машиностроения.

Все модули разделены на четыре тематические группы:

  • Графические средства (2D и 3D препроцессор для подготовки геометрии к расчетам);
  • Детали машин и соединения (расчеты типовых деталей машин, механизмов, а также их соединений, как разъемных, так и не разъемных);

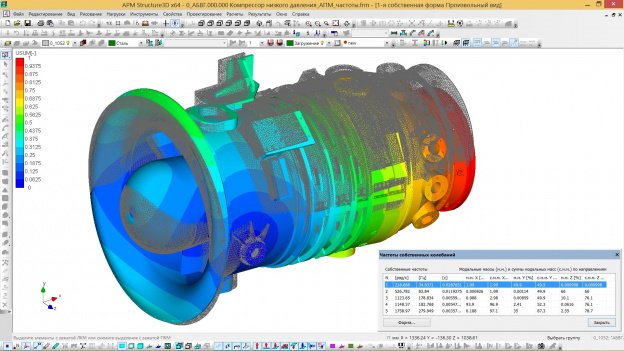

  • Конечно-элементный анализ(анализ прочности, устойчивости, собственной и вынужденной динамики конструкций при статических и динамических силовых и температурных воздействиях);
  • Базы данных (массивы справочной информации в текстовом и графическом видах по параметрам материалов, стандартным сечениям металлопроката и т.п.).

Продукт APM WinMachine зарегистрирован в Реестре российских программ для ЭВМ и баз данных.

Расчетное ядро продукта APM WinMachine – модуль APM Structure3D – имеет аттестационный паспорт программного средства, выданный РОСТЕХНАДЗОР, ФБУ «НТЦ ЯРБ».

Данный продукт предлагается в двух конфигураций:

  • ST - размерность решаемых задач не превышает 1,5 млн. степеней свободы;
  • XE - нет ограничений по размерности решаемых задач (фактическая размерность ограничивается объемом ОЗУ ПК).

Кроме того, помимо базовых возможностей для продукта доступны дополнительные функциональные возможности (опции):

  • Composite: расчет конструкций из композиционных материалов;
  • Fracture: расчет конструкции с анализом распространения трещин;
  • Fatigue: усталостный расчет, расчет с использованием случайных нагрузок;
  • Pipe: использование специальных КЭ для расчета трубопроводов;
  • TopOpt: топологическая оптимизация конструкций.

По широте перечня решаемых задач у этого программного продукта в России нет аналогов!

Возможности продукта

Расчеты на прочность конструкций:
Расчеты на прочность конструкций:
  • анализ напряженно-деформированного состояния (статика);
  • устойчивость;
  • нелинейный анализ;
  • вынужденные колебания;
  • трещиностойкость;
  • усталость.
Расчеты соединений в конструкциях:
Расчеты соединений в конструкциях:
  • резьбовые;
  • сварные;
  • заклепочные;
  • соединения тел вращения.
Проектировочные и проверочные расчеты деталей машин:
Проектировочные и проверочные расчеты деталей машин:
  • механические передачи;
  • валы и оси;
  • подшипники качения;
  • подшипники скольжения;
  • упругие элементы машин;
  • кулачковые механизмы;
  • передачи поступательного движения.
Кинематический и динамический анализ рычажных механизмов:
Кинематический и динамический анализ рычажных механизмов:
  • моделирование работы механизма;
  • определение зависимости линейных и угловых кинематических параметров от времени;
  • определение зависимости сил и моментов от времени.
Генерация сеток конечных элементов:
Генерация сеток конечных элементов:
  • автоматическая генерация сеток КЭ на поверхностных и твердотельных 3D-моделях;
  • постоянный либо переменный (адаптивный) шаг разбиения;
  • дополнительные функции предразбиения ребер и поверхностей;
  • возможность «ручной» правки созданной КЭ-сетки;
  • работа со стержневыми, пластинчатыми и твердотельными КЭ.
