Система прочностного анализа APM FEM для КОМПАС-3D
Бесплатная версия на 30 дней
APM FEM прочностной анализ для КОМПАС-3D
APM FEM – система прочностного анализа, предназначенная для работы в интерфейсе российской CAD-системы КОМПАС-3D.

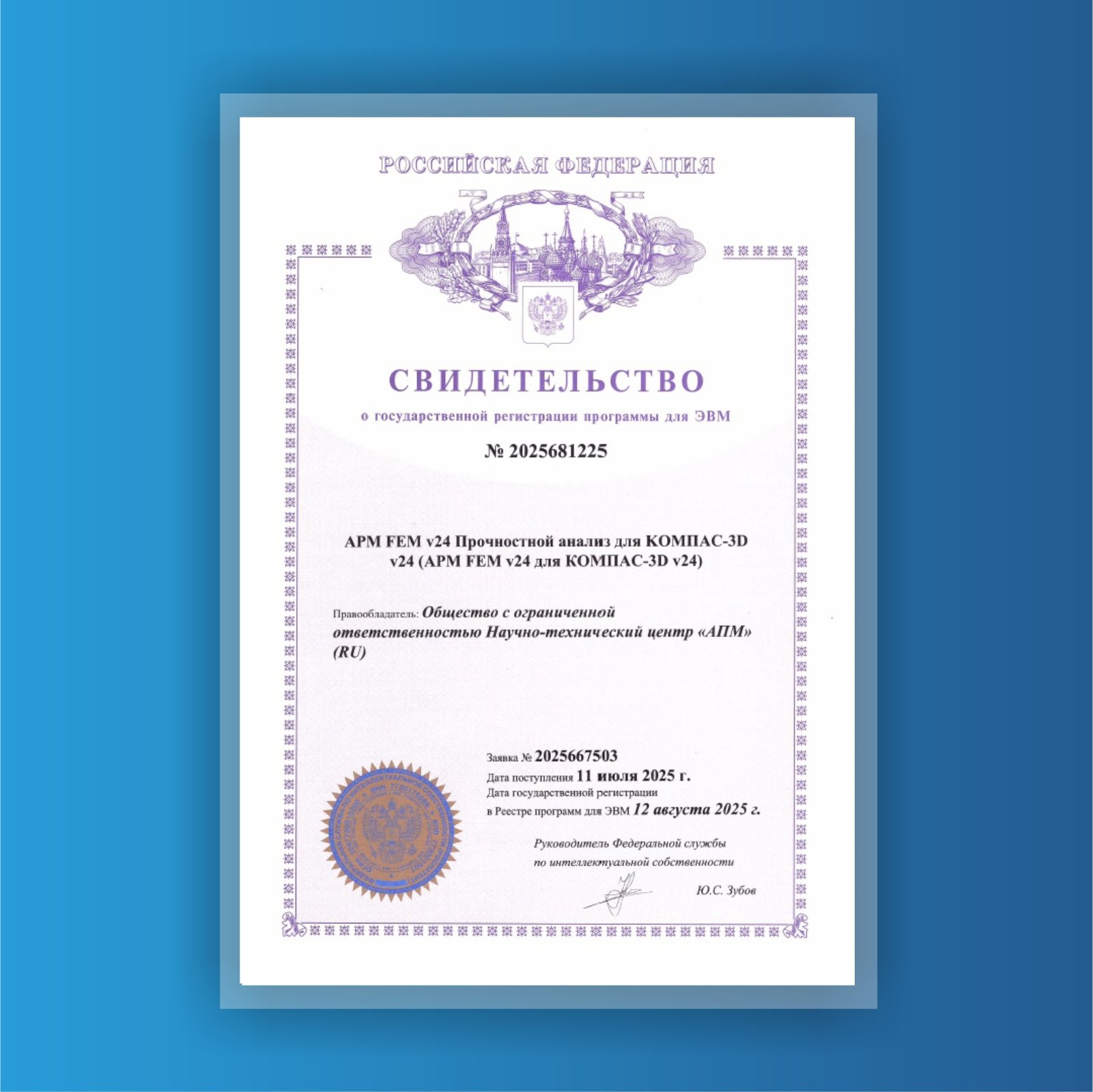

Программный продукт APM FEM зарегистрирован в Реестре российских программ для ЭВМ и баз данных.
Основная цель работы APM FEM - дать возможность конструктору уже на начальных стадиях проектирования принимать правильные и обоснованные конструктивные решения, используя построенные 3D-модели. Это, несомненно, повышает качество и экономит время, затрачиваемое на разработку изделия, а значит, делает его конкурентоспособным!
Типичные объекты для расчета - детали и сборки: тяги, проушины, упоры, кронштейны, уголки, рычаги, корпусные детали, опорные элементы и т.п. Для таких деталей и сборок важно БЫСТРО оценить прочность элементов с возможной оптимизацией конструкции, используя ассоциативную связь геометрической и расчетной моделей.
Основные шаги при проведении расчета:
- Подготовка 3D-модели к проведению расчета прочности (упрощение геометрии);
- Анализ и задание граничных условий (нагружение, закрепление);
- Автоматическая генерация конечно-элементной сетки на 3D-модели;
- Выбор необходимого типа расчета и настройка его параметров;
- Проведение расчета;
- Просмотр полученных результатов и анализ значений основных расчетных характеристик (напряжений, коэффициентов запаса, перемещений и т.д.);
- Проведение модификации модели по результатам проведенных вычислений (изменение геометрии/материала);
- Повторное проведение расчетного анализа для подтверждения работоспособности изделия.
Начиная с версии 22 программный продукт APM FEM разделён на две комплектации: Базовая (BASE) и Профессиональная (PROF). Эти комплектации будут развиваться параллельно, расширяя свои функциональные возможности.
BASE — комплектация, предназначенная для использования в конструкторских отделах, и являющаяся преемницей предыдущих релизов APM FEM.
PROF — комплектация, ориентированная на специалистов расчётных отделов, которая включает все возможности комплектации BASE, а также расширенный набор инструментов:
- Расчёт в нелинейной постановке
- Расчёт нестационарной теплопроводности
- Расчет конструкций с использованием стержневых конечных элементов
Помимо базовых возможностей для продукта доступна дополнительная функциональная возможность (опция):
- Топологическая оптимизация
Опция приобретается отдельно и позволяет провести расчет конструкции с целью определения оптимального распределения материала для улучшения массово-жесткостных характеристик изделия
Стоимость лицензии предоставляется по письменному запросу на официальный электронный адрес компании НТЦ «АПМ» com@apm.ru Система APM FEM поставляется как приложение к программному продукту КОМПАС-3D. Лицензию программного продукта можно приобрести только через офисы компании Аскон.
Возможности продукта
- Задать граничные условия (закрепления и внешние нагрузки).
- Установить необходимые типы контактов и связи между деталями в сборках.
- Автоматически сгенерировать конечно-элементную сетку на 3D-модель (как с постоянным, так и с переменным шагом разбиения, необходимым для моделей со сложными геометрическими переходами).
- Выбрать необходимый тип расчета и выполнить его.
- Визуализировать различные виды результатов для дальнейшего анализа и подготовки текстового отчета.
- Статический расчет.
- Расчет на устойчивость.
- Расчет собственных частот (резонанса) и форм колебаний.
- Топологическую оптимизацию.
- Расчет задачи стационарной теплопроводности.
- Расчет нестационарной теплопроводности (в комплектации PROF).
- Расчет задачи термоупругости (при совместном выполнении статического и теплового расчетов).
- Нелинейный расчет, а именно учет физической и геометрической, а также общей нелинейности (в комплектации PROF).
- Расчет поверхностных моделей (оболочек).
- Топологическую оптимизацию.
- Единые ядро и интерфейс КОМПАС-3D.
- Как для геометрической, так и для расчетной модели интерфейс КОМПАС-3D обеспечивает простоту и легкость работы пользователя.
- Система работает напрямую с геометрической моделью КОМПАС-3D, не используя сторонние форматы, что снижает вероятность появления ошибок.
- Интеграция с полнофункциональной CAE системой APM WinMachine.
- Техническое сопровождение и квалифицированная помощь по всем вопросам от российской компании-разработчика.
- Ускорена процедура отображения при переходе между объектами в дереве. Для показа КЭ-сетки и карт результатов достаточно просто выбрать их в дереве без использования контекстного меню.
- В окне «Параметры материала» добавлены маркеры, отражающие информацию об источнике свойств материала.
- Добавлен инструмент «Именованные группы», позволяющий выбирать геометрические объекты для дальнейшей
работы с ними при задании граничных условий или просмотре результатов. - Добавлено новое граничное условие «Преднатяжение болтов» для твердых тел.
