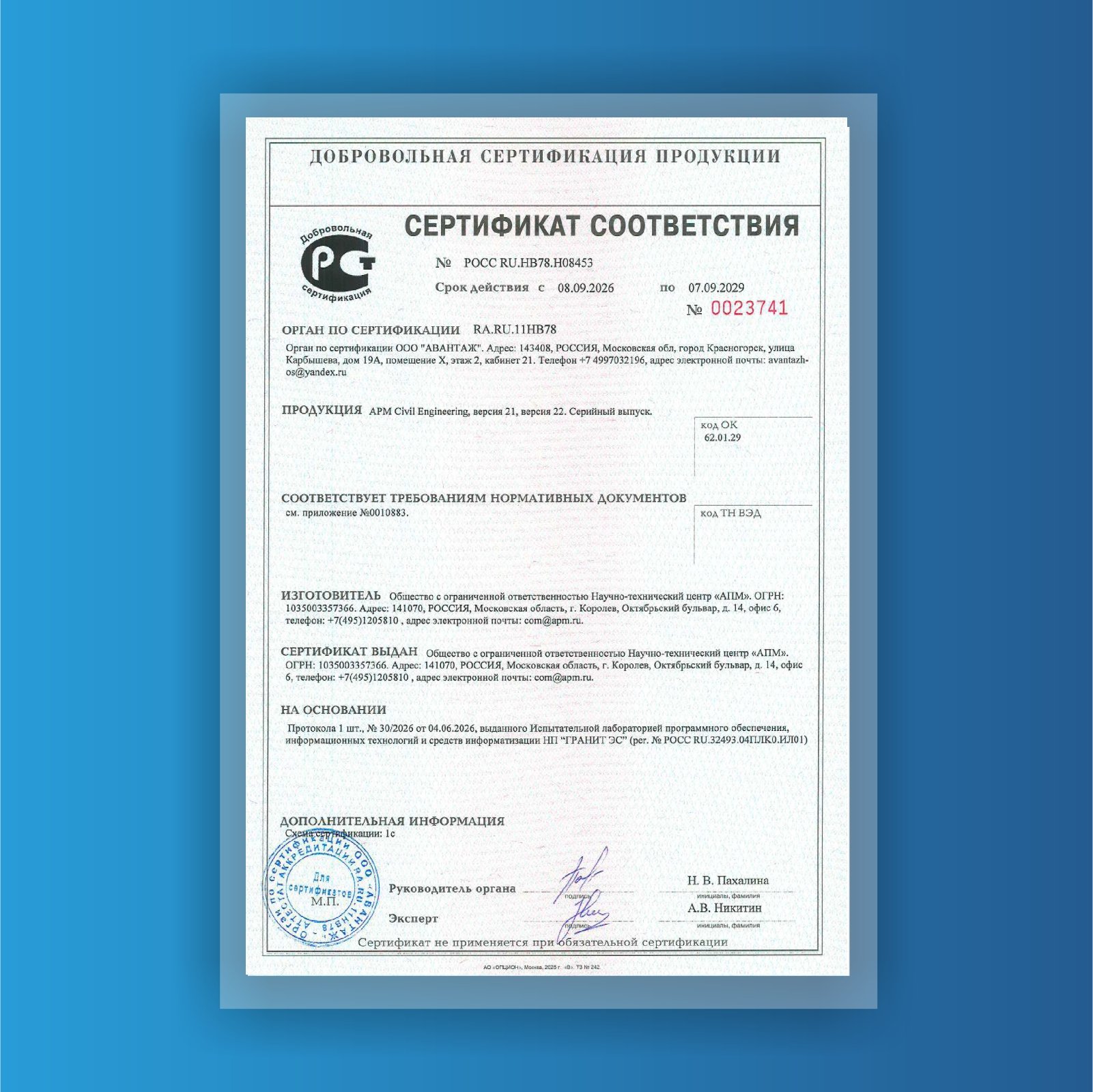

Обзор Сертификаты Документация Системные требования

APM Civil EngineeringAPM Civil Engineering обладает широкими функциональными возможностями для создания моделей конструкций, выполнения необходимых расчетов и визуализации полученных результатов. Использование этих возможностей позволит сократить сроки проектирования и снизить материалоемкость строительного объекта, а также уменьшить стоимость проектных работ и строительства в целом.

APM Civil Engineering в полном объеме учитывает требования государственных стандартов и строительных норм и правил, относящиеся как к оформлению конструкторской документации, так и к расчетным алгоритмам.

Имеющиеся в системе APM Civil Engineering расчетные и графические инструменты позволяют решать обширный круг задач:

  • проектировать металлические конструкции любых типов при различных видах нагружения и закрепления с возможностью автоматического подбора поперечных сечений (проверка несущей способности по СНиП) и генерацией чертежей типовых узлов металлоконструкций;
  • выполнять весь комплекс необходимых расчетов железобетонных конструкций с автоматическим подбором параметров арматуры по предельным состояниям первой и второй групп в соответствии с СП;
  • проектировать деревянные конструкции, включая подбор металлических зубчатых пластин и нагелей в местах соединения брусьев, а также получать схемы распиловки на все элементы конструкции;
  • выполнять расчет одиночных, ленточных и сплошных железобетонных фундаментов;
  • определять параметры болтовых и сварных соединений;
  • создавать конструкторскую документацию;
  • использовать при проектировании поставляемые базы данных стандартных деталей и элементов строительных конструкций, материалов и сечений, а также создавать свои собственные базы под конкретные задачи;
  • создавать базы данных проектов, включающие конструкторские документы, расчетные модели, чертежи и т.д.

Данный продукт предлагается в двух конфигураций:

  • ST - размерность решаемых задач не превышает 1,5 млн. степеней свободы;
  • XE - нет ограничений по размерности решаемых задач (фактическая размерность ограничивается объемом ОЗУ ПК).

По типу проектируемых в ПО конструкций APM Civil Engineering также можно подразделить на следующие комплектации:

  • Steel - Расчет и проектирование металлических конструкций;
  • Steel-Concrete - Расчет и проектирование металлических, железобетонных и армокаменных конструкций с возможностью расчета фундаментов;
  • Steel-Concrete-Wood - Расчет и проектирование металлических, железобетонных, армокаменных и деревянных конструкций с возможностью расчета фундаментов;
  • Wood – Расчет и проектирование деревянных конструкций с возможностью расчета фундаментов (специальное предложение для КОМПАНИЙ, ЗАНИМАЮЩИХСЯ ДЕРЕВЯННЫМ ДОМОСТРОЕНИЕМ).

Кроме того, помимо базовых возможностей для продукта доступны дополнительные функциональные возможности (опции):

  • Composite: расчет конструкций из композиционных материалов;
  • Fracture: расчет конструкции с анализом распространения трещин;
  • Fatigue: усталостный расчет, расчет с использованием случайных нагрузок;
  • Pipe: использование специальных КЭ для расчета трубопроводов;
  • TopOpt: топологическая оптимизация конструкций.

 Продукт APM Civil Engineeiring зарегистрирован в Реестре российских программ для ЭВМ и баз данных.

Возможности продукта

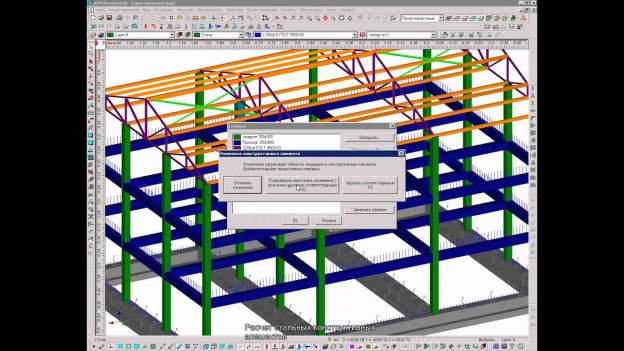

Проектирование металлоконструкций
Проектирование металлоконструкций

С помощью APM Civil Engineering можно:

  • создавать геометрическую модель, используя библиотеки типовых схем;
  • выполнять проверку несущей способности и автоматически подбирать оптимальное поперечное сечение (в соответствии с СНиП II-23-81*);
  • автоматически получать чертежи стандартных узлов соединений;
  • проводить расчет сварных швов, а также болтовых соединений;
  • подготовливать проекционные чертежи модели конструкции;
  • получать таблицу расхода (по материалу и профилям) по элементам металлок.
Проектирование железобетонных конструкций
Проектирование железобетонных конструкций

С помощью APM Civil Engineering можно:

  • создавать модели конструкции в виде комбинации элементов колонн, ригелей, балок, перекрытий, плит и оболочек;
  • вычислять расчетные сочетания усилий (РСУ);
  • выполнять подбор армирования железобетонных элементов  согласно нормам СП 52-101-2003 по первой и второй группам предельных состояний;
  • проводить проектировочный и проверочный расчет железобетонных элементов;
  • получать удобную форму представления результатов расчета, в том числе реальную картину размещения арматуры в объеме железобетонного элемента.
Проектирование фундаментов
Проектирование фундаментов

APM Civil Engineering позволяет:

  • рассчитать одиночные, ленточные, сплошные и свайные фундаменты
    методом послойного суммирования автоматически рассчитать коэффициенты постели, линейные и угловые перемещения фундаментов (осадка и крен);
  • подобрать схему армирования;
  • вести расчеты согласно СП 50-101-2004 и СП 50-102-2003.
Проектирование деревянных конструкций
Проектирование деревянных конструкций

Спецификой расчета деревянных конструкций в APM Civil Engineering является то, что:

  • можно пользоваться имеющимися в APM Civil Engineering наиболее распространенными типовыми схемами;
  • расчет на прочность выполняется методом конечных элементов с учетом требований СТО 36554501-002-2006;
  • имеется возможность автоматизированного подбора металлических зубчатых пластин согласно ТУ 5369-026-02495282-97, а также нагельных соединений;
  • предусмотрен вывод на печать чертежей всех элементов деревянной конструкции с параметрами распиловки.
Проектирование каменных и армокаменных строительных объектов
Проектирование каменных
и армокаменных строительных объектов

С помощью APM Civil Engineering можно:

  • проектировать малоэтажные строительные конструкции, коттеджные строения, стены каркасных зданий и сооружений, перегородки строительных объектов, колонны т. п.;
  • использовать такие материалы, как керамический и силикатный кирпич, бетонные блоки, природные камни правильной геометрической формы, бетонные камни и т. д.;
  • вести расчеты в соответствии со СНиП II-22-81 «Каменные и армокаменные конструкции».
